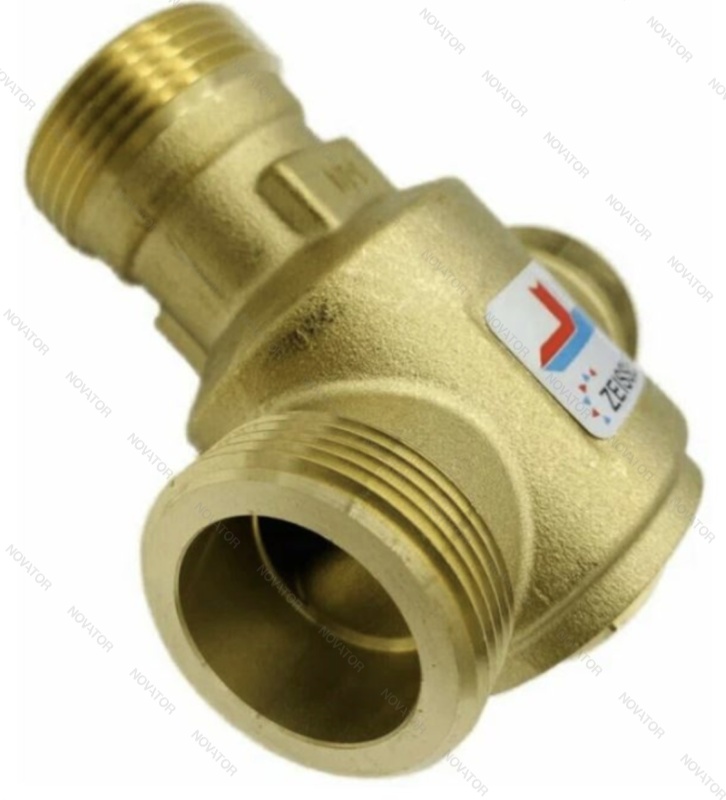

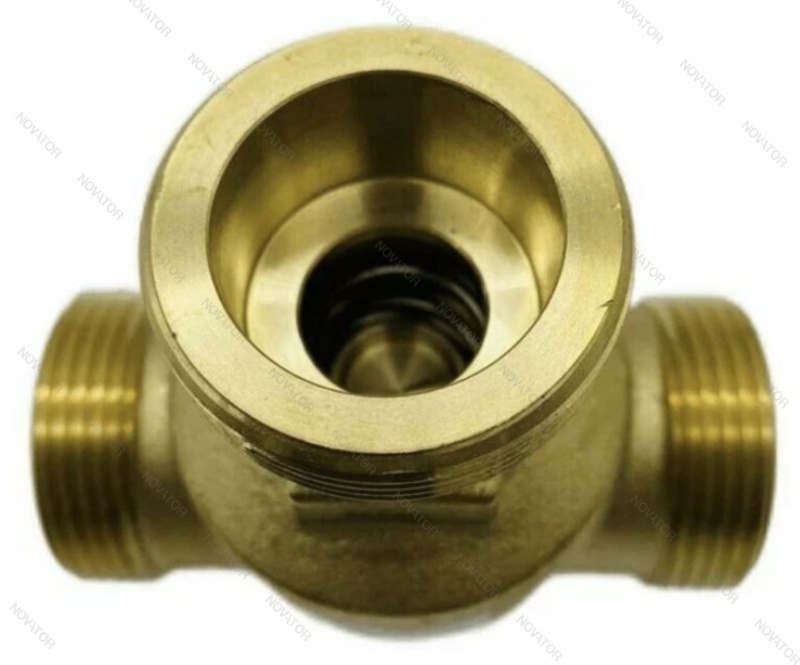

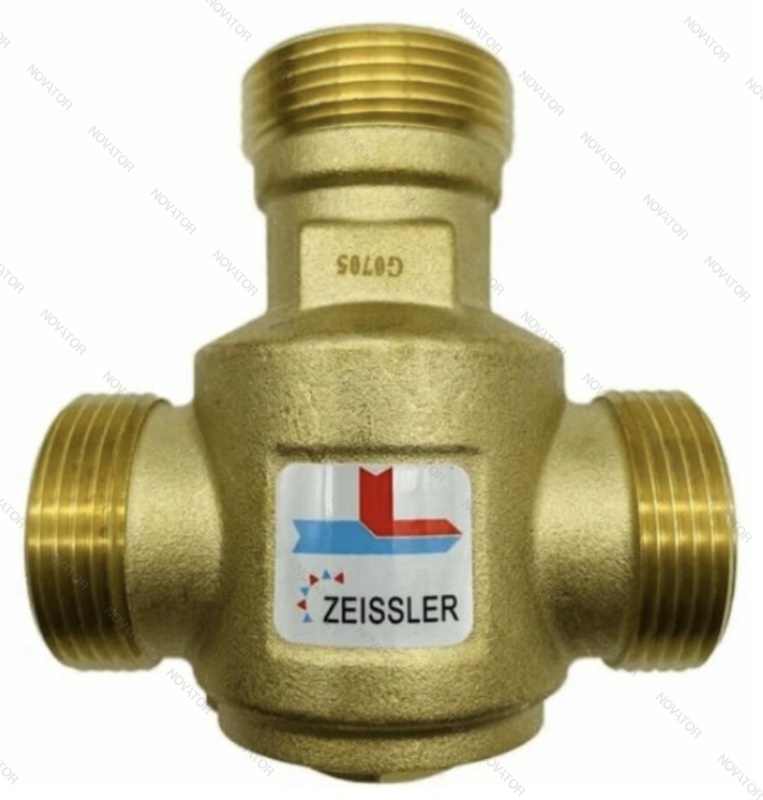

TIM ZSm.411.016007, нр, 11/4" (25) 60°С

Трехходовой термостатический антиконденсационный клапан для напольных котлов применяется в системах отопления для поддержания высокой температуры теплоносителя, поступающего из обратной линии в котел для защиты твердотопливного котла от образования конденсата на стенках котла и дымохода. Применение клапана увеличивает эффективность и срок службы существующей системы.
Трехходовой термостатический антиконденсационный клапан состоит из корпуса, заслонки, термостатического элемента с фиксированной настройкой. Герметичность обеспечивается уплотнительными кольцами. Клапан непрерывно в автоматическом режиме регулирует температуру теплоносителя обратной линии, поступающей в котел из бойлера или из контура отопления. Нагреваясь, термостатический элемент закрывает байпасный вход, одновременно открывая вход из обратной линии и наоборот.
ПРИНЦИП РАБОТЫ:
После включения котла и до тех пор, пока термостат не нагреется до температуры 55…60˚С, теплоноситель движется по малому кругу через байпас. По мере повышения температуры теплоносителя клапан будет прикрывать байпас.
Когда температура теплоносителя превысит значения настройки анти конденсационного клапана — открывается трубопровод обратной линии, горячий теплоноситель из котла начнет смешиваться с холодным из бойлера. Постепенно заполняя бойлер.
Когда температура теплоносителя из обратной линии системы/бойлера превысит на 10˚С настроечные значения клапана — малый контур (байпас) полностью закроется, а трубопровод обратной линии из бойлера будет полностью открыт, заполняя систему (бойлер). Фаза заполнения будет продолжаться до тех пор, пока вся система не достигнет заданной температуры, например 90˚С. Таким образом, значительно сокращается время выхода котла на рабочий режим, после этого котел сам будет регулировать температуру в системе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Материал изготовления корпуса и заслонки — латунь, марки CW617N.
• Материал изготовления пружины — нержавеющая сталь, марки AISI304.
• Материал термостатического элемента — композит.
• Уплотнительные резинки — EPDM.
• Заводской диапазон температуры — от 55 до 60˚С.
• Диаметр подключения — 1» внутренние резьбы.
• Максимальное рабочее давление — 10бар.
• Максимальная рабочая температура — до +100˚С.
• Рабочая среда — вода, водный раствор гликоля мак. 50%.
• Мощность твердотопливного котла — до 30кВт.
