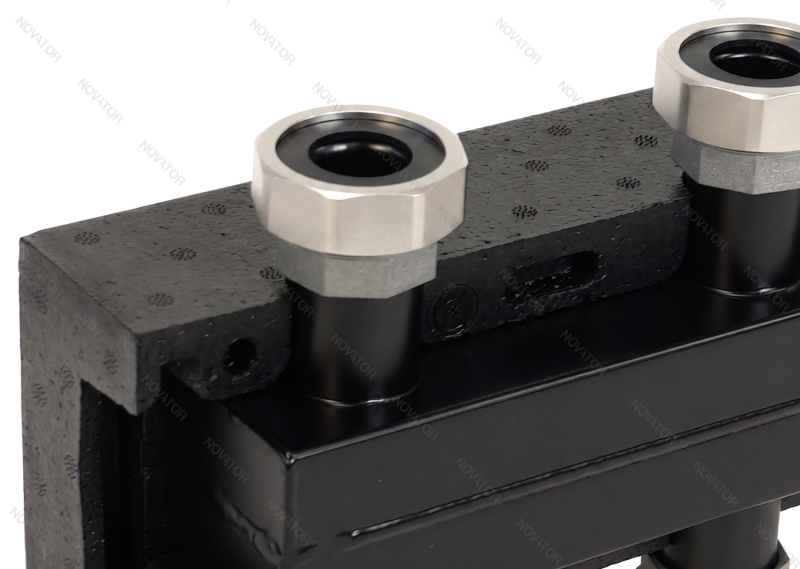

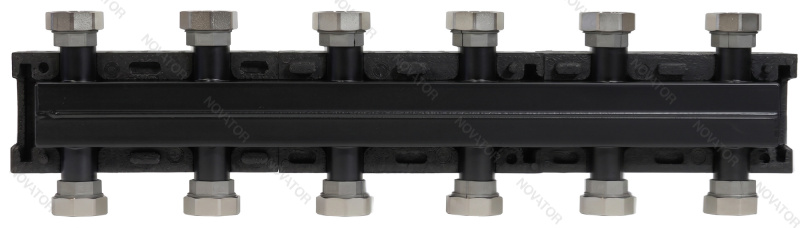

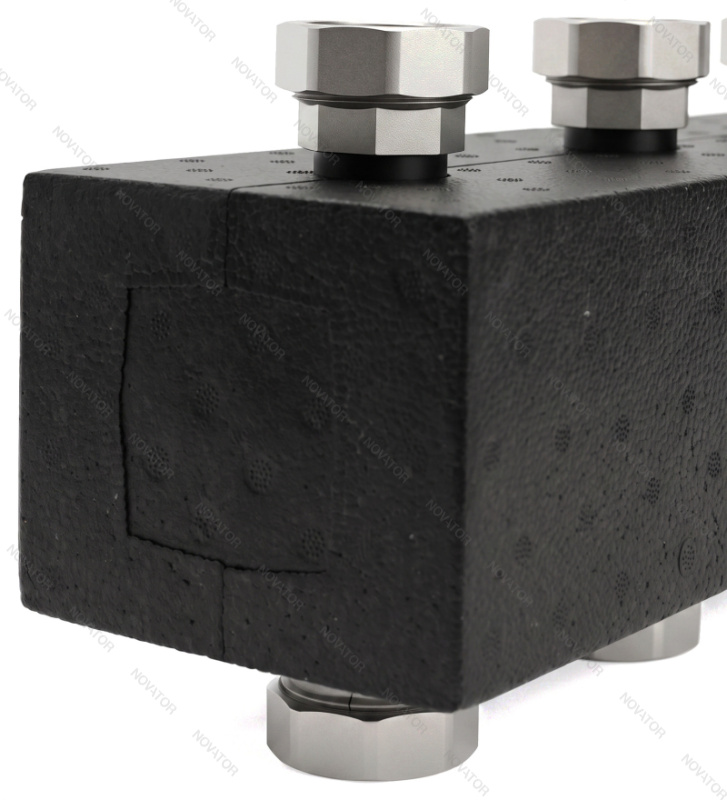

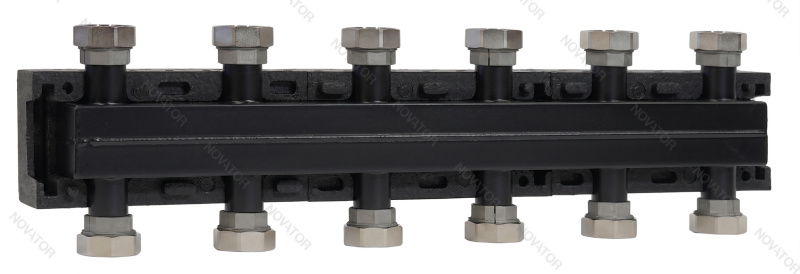

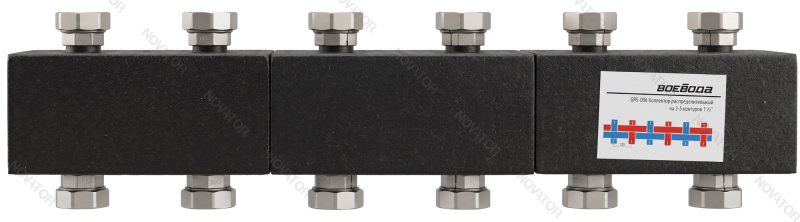

Воевода GRS-006, на 3-5 контуров 1 1/2"

Распределительный коллектор предназначен для распределения теплоносителя от источника тепла (котла) к нескольким отопительным контурам системы отопления. Устройство применяется в котельных установках мощностью до 70 кВт и обеспечивает подключение до 3–5 насосных групп, что позволяет организовать независимую работу различных контуров отопления (радиаторного отопления, теплого пола, бойлера и др.). Применяется в системах теплоснабжения с расходом теплоносителя до 3 м³/ч.

Распределительный коллектор представляет собой узел системы отопления, предназначенный для распределения потока теплоносителя между несколькими потребительскими контурами. Конструктивно устройство состоит из подающего и обратного коллекторов, к которым подключаются насосные группы контуров отопления.

Горячий теплоноситель от котла поступает в подающий коллектор, откуда распределяется по подключённым контурам системы отопления. Каждый контур оснащается собственной насосной группой, обеспечивающей циркуляцию теплоносителя и поддержание требуемых параметров температуры и расхода. Охлаждённый теплоноситель после прохождения отопительных приборов возвращается по обратному трубопроводу в обратный коллектор и далее поступает обратно в котёл.

Применение распределительного коллектора позволяет꞉

• обеспечить равномерное распределение теплоносителя между контурами системы отопления;
• упростить монтаж обвязки котельной и подключение нескольких отопительных контуров;
• организовать независимую работу контуров с различными параметрами расхода и температуры;
• повысить надежность и удобство эксплуатации системы отопления.

Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю. Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 3 м³/ч.

Максимальное давление — 6 бар. Максимальная температура — 110 °С
