Wallbox 90102

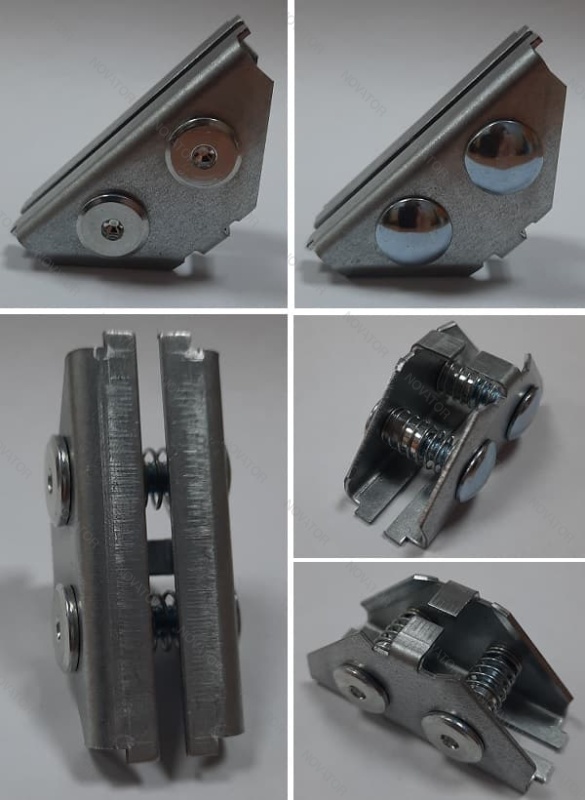

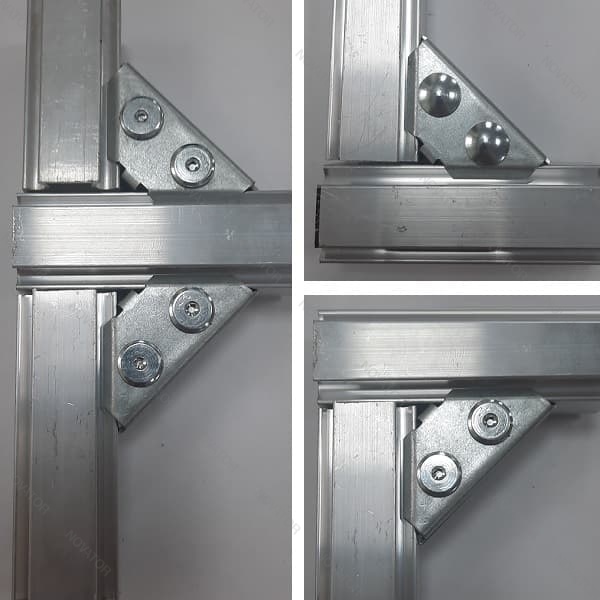

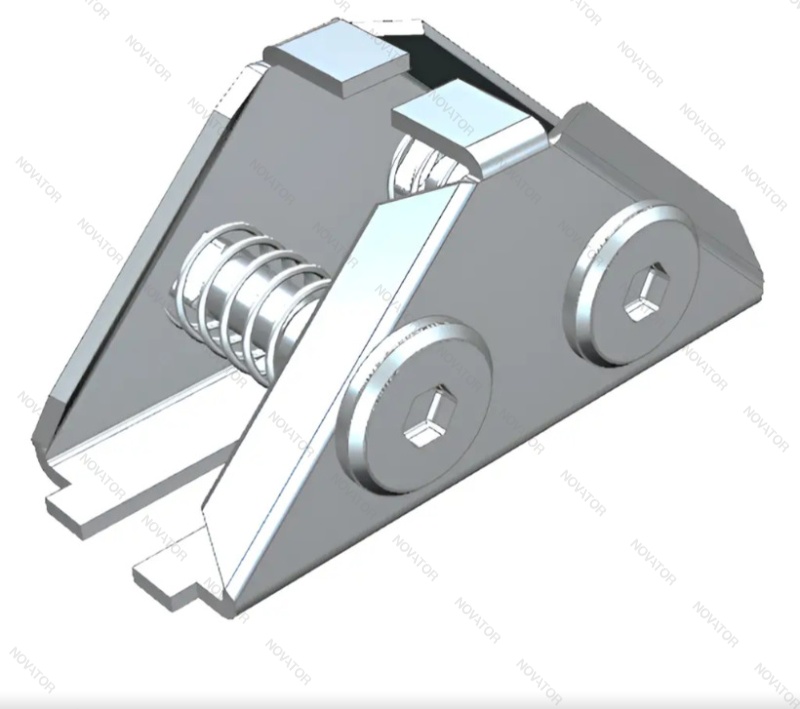

Угловое соединение WALLBOX WB 90 102 используется для соединения монтажного алюминиевого профиля WB 90 003 под прямым углом 90˚.

Для обеспечения угла 90˚ и несущей способности данного углового соединения необходимо, чтобы профиль контактировал с кромкой язычка соединителя. Максимально допустимый зазор составляет 5 мм.

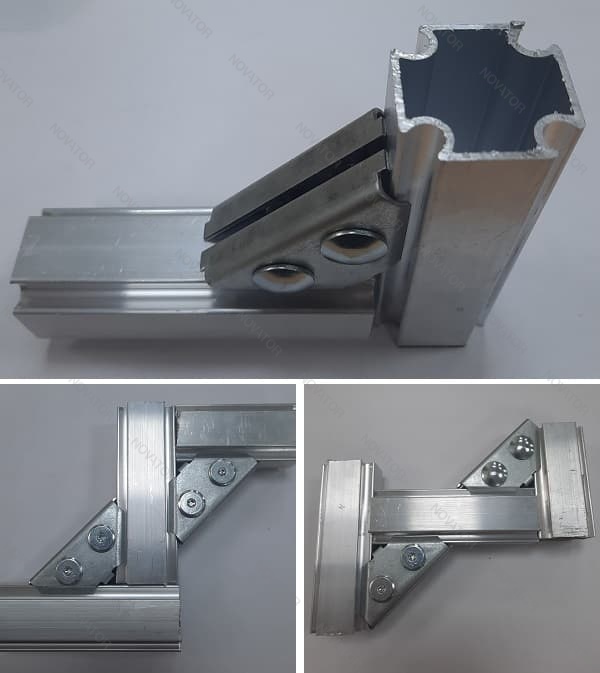

При необходимости консольного закрепления рекомендуется использовать два угловых соединителя. Нагрузка в этом случае определяется исходя из необходимой жесткости соединения (расчета профиля на прогиб).
