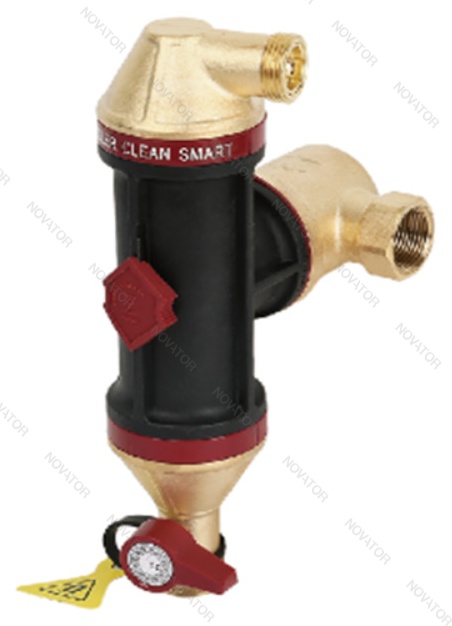

TIM ZSf.309.0206, Clean Smart вн 1"

Уникальные решения по удалению воздуха.
Гарантированная защита от магнетита и другого вида шлама.

В системах отопления и охлаждения всегда присутствуют пузырьки воздуха и частицы шлама, грязи. Их появление в теплоносителе является следствием множества факторов, например, негерметичности соединений трубопроводов, диффузии, электролиза, иных физико-химических процессов, проведения сервисных, ремонтных работ.
Обычные устройства деаэрации позволяют удалять излишки газов из теплоносителя, однако они не улавливают микропузырьки, которые циркулируют с теплоносителем, а стандартные сетчатые фильтры не справляются с удалением магнетита и мелкими частицами шлама.
Наличие в теплоносителе воздуха и шлама приводит к сбоям и авариям в работе систем отопления и холодоснабжения, образованию шумов и вибраций, снижению эффективности теплопередачи и производительности систем, выходу из строя дорогостоящего оборудования. Как результат — увеличение эксплуатационных расходов, затрат на электроэнергию и топливо.

Сепараторы воздуха и шлама серии Smart позволяют удалять из теплоносителя пузырьки воздуха и частицы шлама микроскопических размеров.
Частицы магнетита, присутствующие в системе, притягиваются магнитным полем, образованным 4-мя мощными неодимовыми магнитами, расположенными на корпусе. Кроме того, обеспечивается эффективное удаление и других частиц шлама и грязи.
Сепараторы серии Smart практически не требуют обслуживания и обладают чрезвычайно низким гидравлическим сопротивлением.


Основные преимущества:

Производительность на 60% выше по сравнению с обычными сепараторами.
Подходит для 50% раствора гликоля.
Работа при температурах до 120 °C.
Функционирование при рабочем давлении до 10 бар.
Высокие скоростные характеристики, до 3 м/с.
Возможно применение с трубопроводами всех типов.
Небольшие габариты и легкий вес.
Размер 1».
Предельно низкое гидравлическое сопротивление и низкие потери энергии.
Постоянная производительность на протяжении всего срока службы.

Гибкий процесс монтажа.
Важной особенностью последнего поколения сепараторов воздуха и шлама серии Smart является возможность их применения в самых разных системах отопления и охлаждения.
Небольшие габариты устройства, обеспечивают простую установку в условиях ограниченного пространства, на любых типах трубопроводов.

Минимальные требования к обслуживанию.
Значительным преимуществом сепараторов серии Smart являются низкие требования к их техническому обслуживанию. Применение модернизированной технологии позволило увеличить интервалы между техническими работами.
Для удобства к рукоятке дренажного клапана крепится специальный ярлык с информацией о времени последнего проведения сервисного обслуживания.

Принцип двойного действия.
Принцип двойного действия обеспечивает эффективную деаэрацию теплоносителя и удаление шлама из системы.
Первый эффект обусловлен действием разделительного элемента (заборного сопла), встроенного в корпус узла подключения. Загрязнённый и насыщенный воздухом теплоноситель отделяется от потока и направляется в корпус сепаратора.
Второй эффект достигается за счёт возвращения потока очищенного от воздуха и шлама теплоносителя из корпуса сепаратора обратно в центр основного потока, через выпускное сопло меньшего сечения, расположенного перед разделительным элементом (заборным соплом). Это вынуждает микропузырьки и частицы шлама, присутствующие в основном потоке, вытесняться наружу, ближе к стенкам узла подключения, где их и перехватывает заборное сопло и направляет в камеру сепаратора, где они должны быть удалены.
